浅谈配电箱内空气开关配线有哪些要求呢？

来源：www.gsjwsdl.com 发布时间：2020-03-31

经常看我们文章的朋友应该对配电箱不陌生吧，本期为大家分享配电箱内空气开关配线有哪些要求呢？接下来金万圣小编为大家来详细讲解一下。

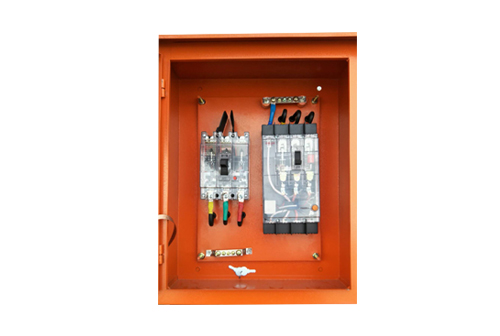

配电箱

一、作业条件及现场准备工作

1、箱体安装完毕。
2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求。

二、箱体内导轨安装

导轨安装要水平，并与盖板空开操作孔相匹配
三、箱体内空开安装
1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。其次开关安装时要从左向右排列，开关预留位应为一个整位。
2、预留位一般放在配电箱右侧。一排总空开与分空开之间有预留一下完整的整位用于一排空开配线。
四、空开零线配线
1、零线颜色要采用蓝色。
2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。不同相之间零线不得共用。
3、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。
4、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。
5、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

以上就是关于配电箱的内容分享，希望对大家有所帮助，如果想了解更多，请咨询甘肃金万圣电力科技有限责任公司，它是一家集配电箱、配电柜、变频柜及消防巡检柜的设计、生产、销售、安装调试及售后服务于一体的企业，致力于为客户提供系统的电气控制解决方案，欢迎广大客户致电咨询。
